Pressure Welding Bar Connector

Home/Electronic Connector/2.5mm Pitch/Pressure Welding Bar Connector (XHB) 2.5mm Pitch

Pressure Welding Bar Connector (XHB) 2.5mm Pitch

  • Economical replacement for XHB (YEONHO) Connector, similar specification & quality but low price.

Specifications

ItemPressure Welding Bar Connector
SeriesWire-to-Board Connector
ModelXHB
Poles2 ~ 20 P
Rated voltage250 V AC/DC
Rated current3.0 A
Applicable wireAWG #30 ~ #22
Applicable PC board thickness1.2 ~ 1.6 mm
Contact resistance≤ 20 mΩ
Insulation resistance≥ 1000 MΩ
Withstand voltage1000 V AC/min
Temperature range-25 ℃ ~ 85 ℃

Materials

Housing Nylon (PA66) UL94V-2(0)
Terminal Tin plated phosphor bronze
Wafer Nylon (PA66) UL94V-2(0)
Retainer Nylon (PA66) UL94V-2(0)

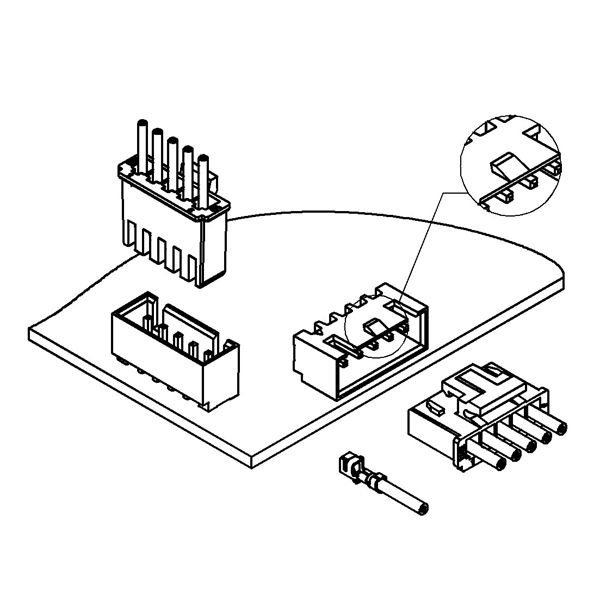

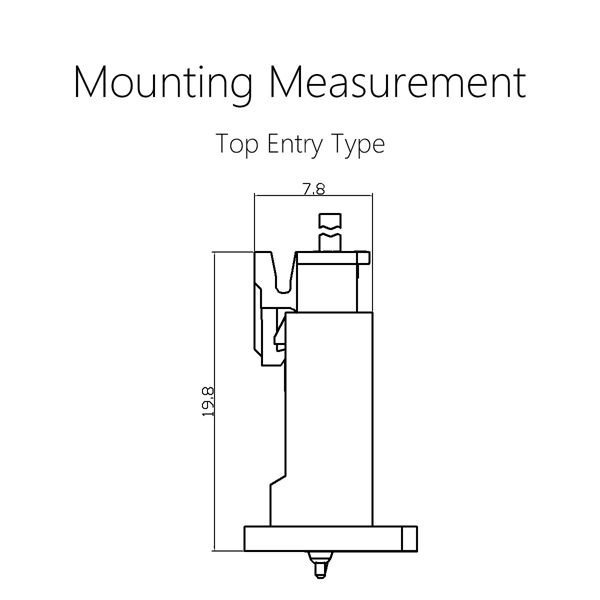

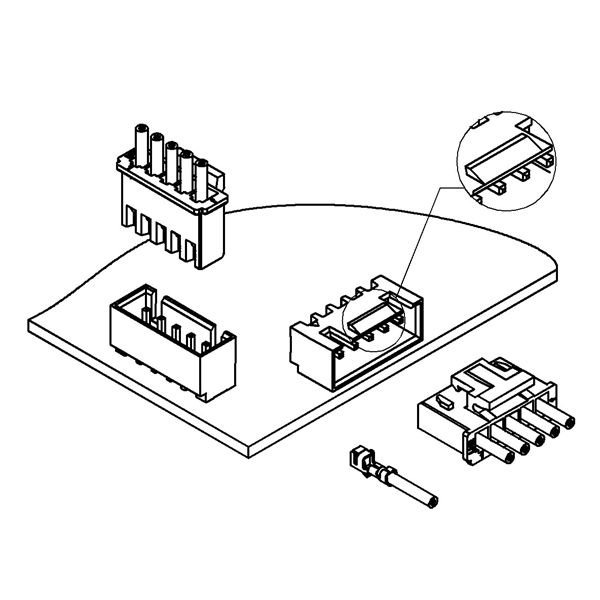

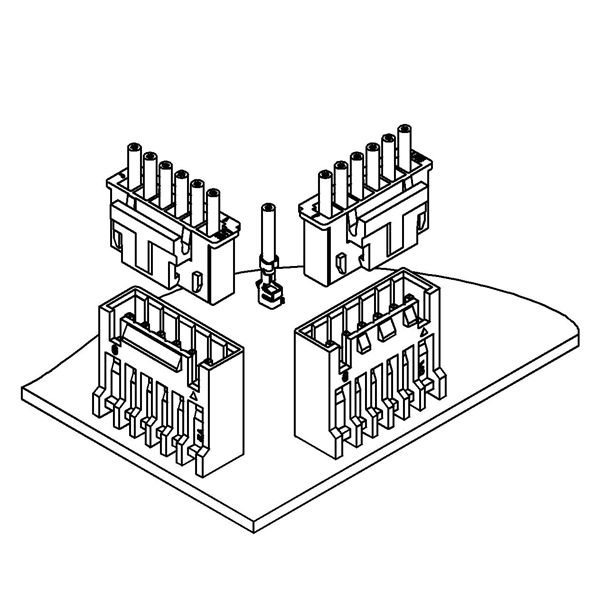

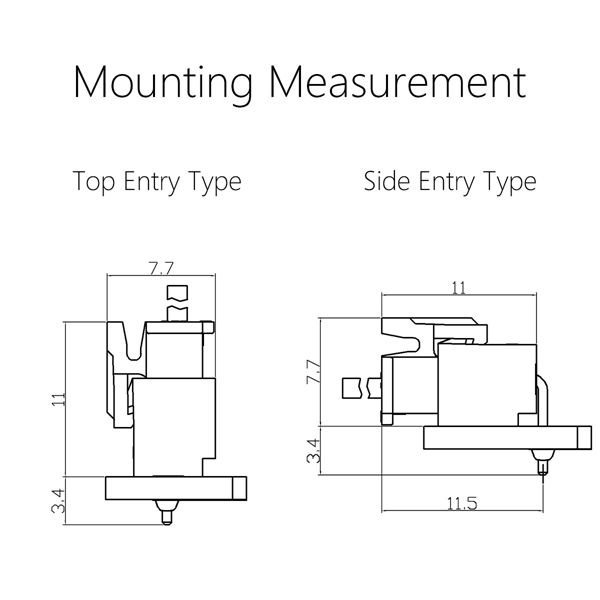

Drawings

XHB-PWB
