Pressure Welding Bar Connector

Home/Electronic Connector/3.96mm Pitch/Pressure Welding Bar Connector (VHRR / 39616) 3.96mm Pitch

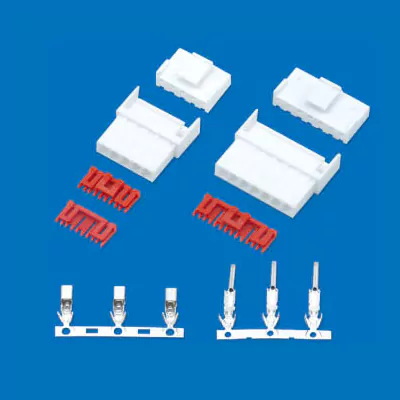

Pressure Welding Bar Connector (VHRR / 39616) 3.96mm Pitch

Economical alternative for Molex VHRR / 39616 Connector, similar specification & quality but low price.

Specifications

ItemPressure Welding Bar Connector
SeriesWire-to-Board Connector
ModelVHRR / 39616
Poles2 ~ 15 P
Rated voltage250 V AC/DC
Rated current7.5 A
Applicable wireAWG #26 ~ #18
Applicable PC board thickness1.2 ~ 1.6 mm
Contact resistance≤ 20 mΩ
Insulation resistance≥ 1000 MΩ
Withstand voltage1000 V AC/min
Temperature range-25 ℃ ~ 85 ℃

Materials

Housing Nylon (PA66) UL94V-2(0)
Terminal Tin plated phosphor bronze
Wafer Nylon (PA66) UL94V-2(0)
Retainer Nylon (PA66) UL94V-2(0)

Drawings

VHRR & 39616
